Digitalen Winkelmesser benutzen

Was ein digitales Winkelmessgerät ist

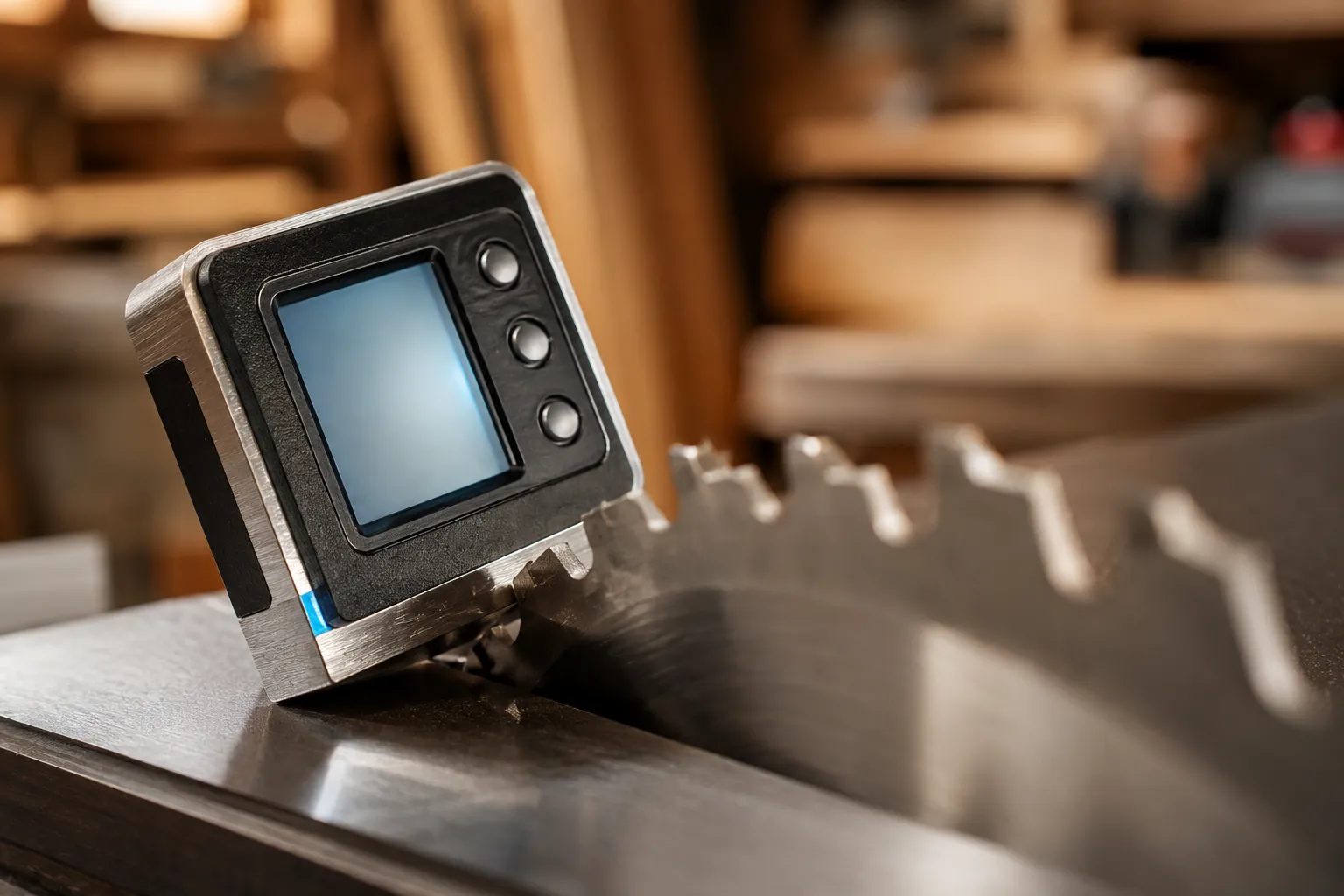

Ein digitales Winkelmessgerät — auch als digitaler Winkelmesser, Neigungsmessbox oder digitales Inklinometer verkauft — ist eine kleine Kunststoffbox etwa in Streichholzschachtelgröße. Innen sitzt ein Neigungssensor, der die Richtung der Schwerkraft erfasst; außen zeigt ein LCD den Winkel, in dem die Box steht, und unten sitzt meist ein Magnetfuß, mit dem sie an jeder Stahlfläche haftet.

Mehr ist es nicht. Auf eine Schräge gesetzt, liest sie die Schräge. Auf einen ebenen Tisch gestellt, zeigt sie nahezu 0°. Es gibt keine Skala anzulegen und keine Parallaxe zu verfehlen — die Zahl steht direkt auf dem Display, meist mit einer Nachkommastelle.

Der Haken: Die Zahl bedeutet nichts, solange du dem Gerät nicht sagst, was „flach” ist. Genau das macht das Nullen, und es ist die eine Fertigkeit, die einen brauchbaren von einem falschen Wert trennt.

Nullen: die wichtigste Fertigkeit

Ab Werk misst ein digitales Winkelmessgerät gegenüber der Schwerkraft. Deine Werkbank, dein Sägetisch und dein Werkstück stehen aber selten exakt waagerecht — ein roher Wert enthält also die Neigung, die die Fläche ohnehin schon hat. Das Nullen rechnet sie heraus.

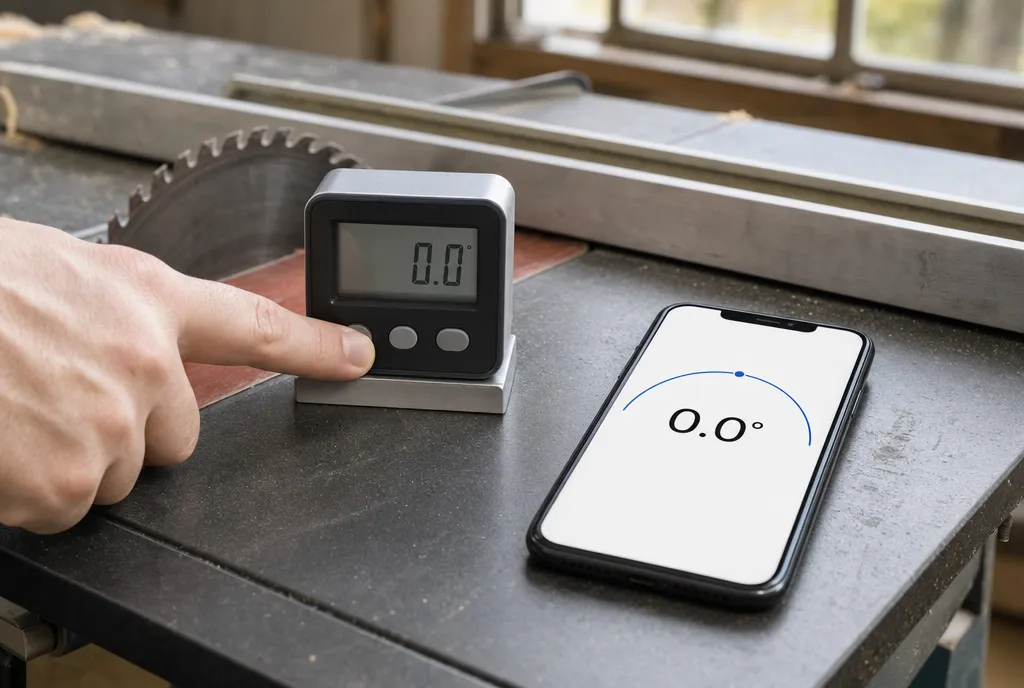

Zum Nullen setzt du das Gerät flach auf eine bekannte Referenz — meist den Sägetisch selbst — und drückst die Zero-Taste (oder „cal” / „abs/rel”). Die Anzeige springt auf 0,0°. Ab diesem Moment ist jeder gemessene Winkel relativ zu dieser Referenzfläche, nicht zum Erdmittelpunkt.

So unterscheiden sich die beiden Modi:

• Absolutmodus misst gegenüber der Schwerkraft. Eine wirklich waagerechte Fläche zeigt überall auf der Erde 0°. Nimm ihn, wenn es dir um echte Waagerechte geht — ob ein Regal eben ist oder ein Pfosten lotrecht steht.
• Relativmodus misst gegenüber der Stelle, an der du zuletzt genullt hast. Nimm ihn, wenn dich der Winkel zwischen zwei Flächen interessiert — etwa die Neigung des Blatts gegenüber dem Tisch — unabhängig davon, ob der Tisch selbst genau waagerecht steht.

Für Sägearbeiten gewinnt der Relativmodus, weil er jeden Fehler daraus entfernt, dass der Tisch nicht perfekt eben steht. Null auf dem Tisch, und das Gerät misst die Blattneigung gegenüber dem Tisch direkt.

Eine Neigung an der Tisch- oder Kappsäge einstellen

Das ist die Aufgabe, die ein digitales Winkelmessgerät am besten erledigt — in vier Schritten:

1. Säge vom Netz trennen. Du greifst in die Nähe des Blatts.
2. Auf dem Tisch nullen. Setz das Gerät flach neben dem Blatt auf den Sägetisch und drück Zero. Die Anzeige steht auf 0,0°.

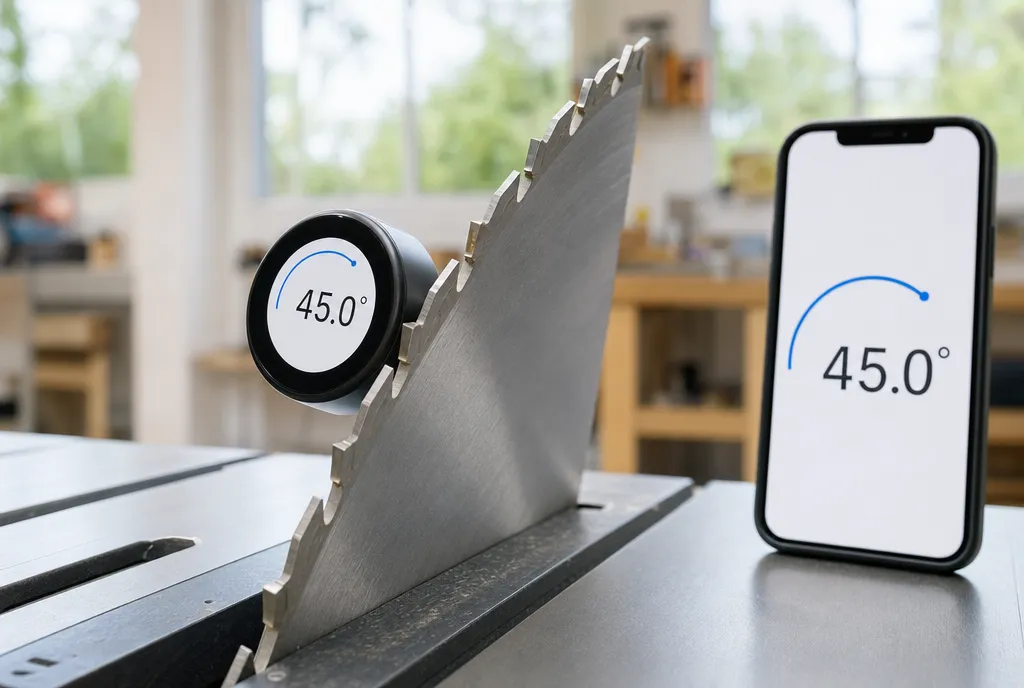

3. Ans Blatt hängen. Leg die Magnetfläche flach an den Blattkörper — auf eine saubere Stelle zwischen den Zähnen, nicht auf einen Zahn. Das Gerät zeigt jetzt den Blattwinkel gegenüber dem Tisch.
4. Auf den Zielwert kippen. Dreh die Neigungsverstellung, bis die Anzeige deinen Winkel zeigt — 45,0° für eine echte 45er-Neigung oder 44,9°, wenn du dich an eine dichte Gehrung herantastest. Neigung feststellen und den Wert vor dem Schnitt noch einmal prüfen.

Weil du auf dem Tisch genullt hast, spielt es keine Rolle, ob der Tisch exakt waagerecht steht — das Gerät misst den Winkel vom Blatt zum Tisch, und genau den bekommt dein Schnitt.

Weitere Einsätze

Dieselbe Routine aus Nullen und Messen deckt erstaunlich viele Werkstattaufgaben ab:

• Gehrungsanschlag einstellen. Leg das Gerät flach an den Anschlag, um dessen Schwenk abzulesen — praktisch, wenn die Rastskala einer günstigen Säge wandert.
• Schärfvorrichtungen. Häng das Gerät an ein Stemmeisen oder Hobeleisen in der Schärflehre, um eine wiederholbare Fase einzustellen — etwa 25° Grundfase, 30° Mikrofase — weit genauer als nach gedruckter Anleitung.
• Einen vorhandenen Winkel prüfen. Setz es auf eine Rampe, eine Treppenwange oder eine Leiste, um den Winkel zu bestätigen, bevor du ihn kopierst. Im Absolutmodus nennt es die Neigung, auf eine Referenz genullt die Abweichung davon.
• Als Ersatz für die kleine Wasserwaage. Im Absolutmodus ist das Gerät eine hochauflösende Wasserwaage — 0,0° heißt waagerecht, 90,0° lotrecht.

Wenn du vorher kurz auffrischen willst, wofür diese Zahlen stehen, führt unsere Übersicht zum Winkelablesen durch die Grundlagen.

Kalibrierung, Batterien und Magnete

Ein paar praktische Hinweise halten die Werte ehrlich:

• Gelegentlich neu kalibrieren. Die meisten Geräte haben eine Kalibrierroutine: Gerät auf eine ebene Fläche setzen, Cal-Taste halten, an derselben Stelle um 180° drehen, bestätigen. Das korrigiert die Drift des Sensors selbst. Mach das, wenn eine bekannt waagerechte Fläche im Absolutmodus nicht mehr 0,0° zeigt.
• Auf die Batterie achten. Diese Geräte laufen mit Knopfzelle oder einer AAA. Eine schwache Batterie ist die klassische Ursache für einen Wert, der langsam wandert oder einfriert — tausch sie, bevor du einer feinen Messung traust.
• Magnet sauber halten. Stahlspäne oder Sägemehl auf der Magnetfläche halten das Gerät leicht vom Blatt ab und verschieben den Wert um ein paar Zehntel. Wisch sie vor jedem Aufbau ab. Ein magnetloses Modell ist günstiger, aber du musst es ans Blatt halten, was mitten im Verstellen fummelig ist — für Sägearbeiten ist der Magnet sein Geld wert.

So behandelt, hält ein ordentliches Gerät nahe der Waagerechten etwa 0,1°–0,2°, und das reicht für die Holzwerkstatt allemal.

Wie sich ein Handy schlägt

Dein iPhone hat denselben Neigungssensor — Beschleunigungssensor und Gyroskop, die die Schwerkraft erfassen, dieselbe Hardware wie hinter Apples eingebauter Wasserwaage. Eine Winkelmesser-App liest diese Neigung aus und zeigt dir einen Live-Winkel, und sie kann genau wie ein Spezialgerät auf eine Referenzfläche nullen — Absolut- und Relativmodus in einem Werkzeug. Außerdem gibt es nichts zu kaufen und keine Ersatzbatterie zu laden.

So praktisch ein Handy ist — ehrlicherweise ist es an der Säge kein vollwertiger Ersatz. In der Praxis liest ein Handy die Neigung auf etwa 1° genau, was für Möbel, Rampen und Leisten passt, aber weniger ideal ist, wenn eine Neigung auf ein Zehntelgrad stimmen soll. Und ein Handy hat keinen Magneten, du kannst es also nicht ans Blatt hängen und beide Hände frei haben. Diesen Kompromiss haben wir in Wie genau sind Winkel-Apps auf dem Handy? im Detail vermessen.

Die Aufteilung ist also einfach: Für feine Blattneigungen an der Säge ist ein magnetisches digitales Winkelmessgerät handlicher und eine Spur genauer. Für alles andere — eine Neigung prüfen, einen Winkel kopieren oder als Winkelmesser einspringen, wenn das Gerät irgendwo in einer Schublade liegt — erledigt das Handy in deiner Tasche die Arbeit längst. In den meisten Werkstätten landen am Ende beide.
