Winkel im Foto oder am Bildschirm messen

Wenn du nicht an den Winkel herankommst

An manche Winkel kannst du schlicht keinen Winkelmesser halten. Die Neigung eines Dachs vom Garten aus. Eine Ecke, in der zwei Wände nahe der Decke zusammentreffen. Eine Schräge auf der anderen Seite eines Feldes. Die Kante eines Balkens über dir. Es gibt kein flaches Blatt Papier zum Anlegen und keine Fläche, an die du ein Handy flach drücken könntest.

Dafür lautet die Antwort: Miss den Winkel im Foto statt in der Welt. Du fängst die Linien einmal ein und misst danach am Bildschirm, bequem und so oft du willst. Die Geometrie bleibt dieselbe — zwei Linien, die sich in einem Scheitel treffen, und eine Gradzahl dazwischen —, nur wandert das Messwerkzeug vom Objekt auf dessen Abbild.

Das funktioniert, weil ein Winkel nur die Beziehung zwischen zwei Richtungen ist. Solange beide Linien im Bild getreu erfasst sind, kannst du später einen Winkelmesser darüberlegen und die Öffnung genauso ablesen wie auf Papier.

Methode 1: eine Kamera-Winkelmesser-App

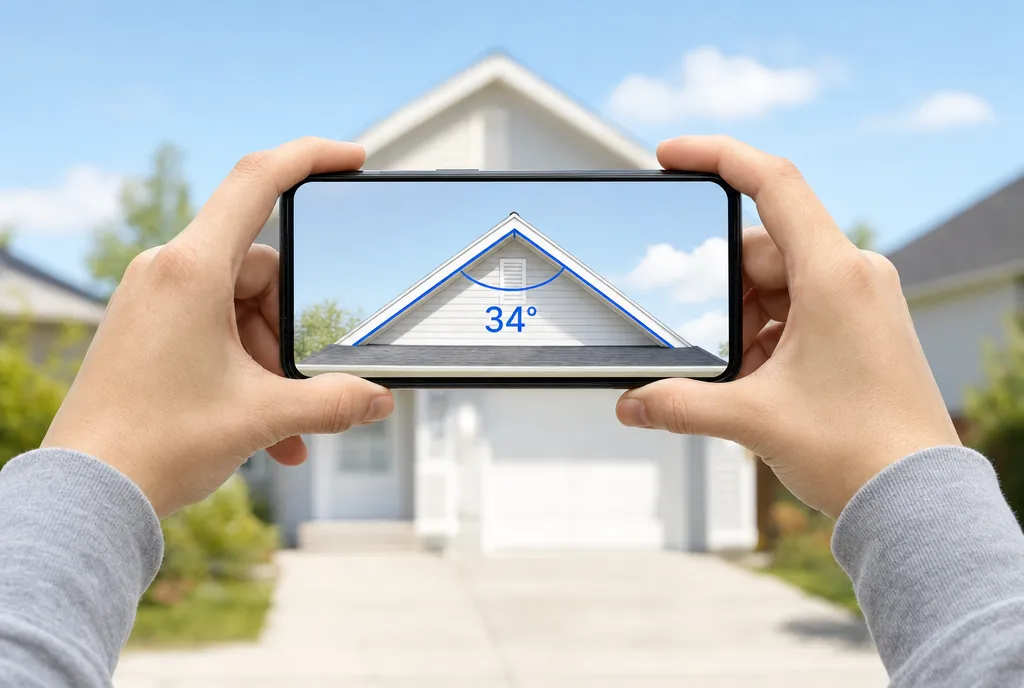

Der direkteste Weg ist eine kamerabasierte Protractor-App. Statt die Neigung über die Bewegungssensoren zu messen, misst du direkt im Kamerabild:

1. Ausrichten und einrahmen. Richte die Kamera so aus, dass beide Linien des Winkels klar im Bild sind — die zwei Kanten eines Dachs, zwei Wände einer Ecke, eine Schräge vor dem Horizont.
2. Auslösen oder einfrieren. Nimm das Foto auf oder arbeite in der Live-Vorschau. Das Einfrieren beruhigt die Hand und lässt dich hineinzoomen.
3. Ersten Schenkel ziehen. Leg einen Schenkel auf dem Bildschirm exakt auf eine der beiden Linien im Bild. Zieh die Ansicht auf, wenn die Linie dünn oder weit weg ist.
4. Zweiten Schenkel ziehen. Leg den anderen Schenkel auf die zweite Linie. Beide drehen sich um denselben Scheitel — den Punkt, an dem sich die Linien treffen.
5. Grad ablesen. Die App zeigt den Winkel zwischen den Schenkeln live an, während du nachjustierst.

Die ganze Kunst besteht darin, die Schenkel auf die Linien zu legen und nicht daneben. Zoom hinein, korrigiere langsam und prüf die Endpunkte ebenso wie die Mitte. Eine kleine Abweichung am fernen Ende einer langen Linie kostet dich mehr Grad als eine nahe am Scheitel.

Methode 2: ein Winkelmesser online über ein vorhandenes Bild

Du hast nicht immer die Kamera zur Hand, wenn du den Wert brauchst. Vielleicht steckt der Winkel in einem Screenshot, einer gescannten Zeichnung, einem Produktfoto oder einem Bild, das dir jemand geschickt hat. Dafür erledigt ein Winkelmesser online dieselbe Aufgabe im Browser: Du legst den Winkelmesser über das Bild am Bildschirm und drehst seine Schenkel auf den Winkel.

Das Prinzip ist identisch zur App-Methode — zwei Schenkel an die zwei Linien legen und die Öffnung ablesen —, nur läuft es auf dem, was ohnehin auf deinem Bildschirm ist, ganz ohne neues Foto. Praktisch, um einen Winkel in einem gefundenen Bild zu messen, eine Ecke in einem Grundriss zu prüfen oder eine Steigung aus einem Diagramm abzulesen.

Ein praktischer Hinweis: Der Winkelmesser misst den Winkel so, wie er im Bild gezeichnet ist. War die Aufnahme schief, meldet er getreu den schiefen Winkel, nicht den echten. Deshalb ist der nächste Abschnitt wichtig.

Frontal fotografieren, sonst lügt die Perspektive

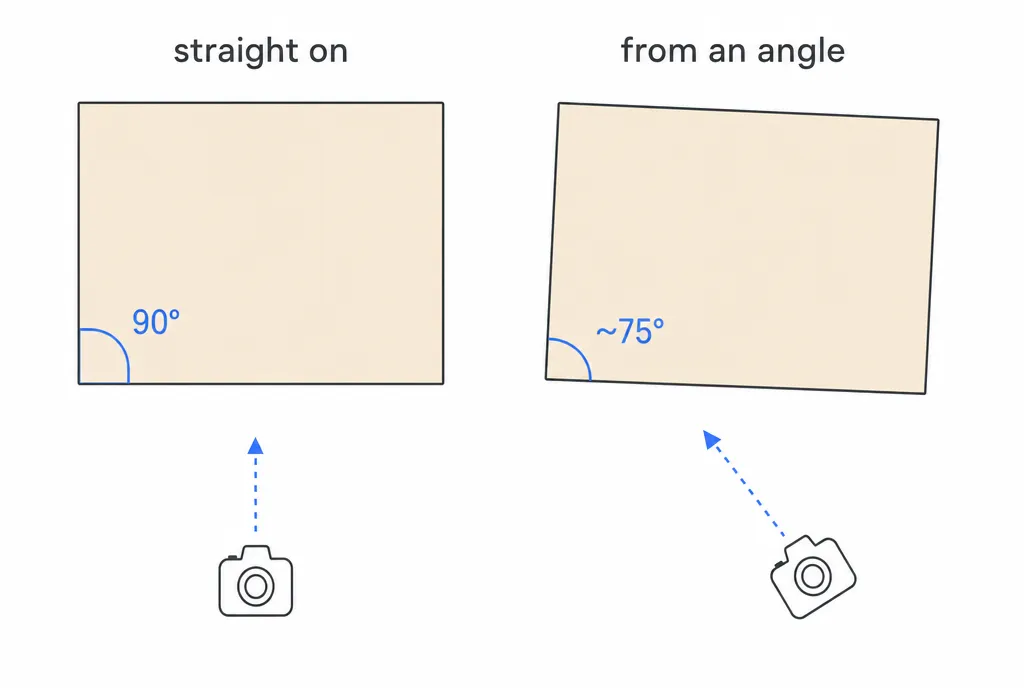

Hier die ehrliche Einschränkung. Eine Kamera plättet eine dreidimensionale Szene auf ein flaches Bild, und diese Projektion verzerrt Winkel immer dann, wenn du nicht rechtwinklig zum Motiv stehst. Fotografierst du ein Dach von unten und seitlich versetzt, entspricht die Neigung im Bild nicht der echten — die Perspektive verkürzt die Linien und verbiegt den Winkel. Das ist die größte Fehlerquelle beim Messen im Foto.

Die Abhilfe: Stell dich rechtwinklig zum Motiv.

• Frontal davorstellen. Stell dich so, dass die Ebene mit dem Winkel parallel zu deiner Kamera liegt und nicht wegkippt. Bei einem Dach heißt das: auf den Giebel ausrichten.
• Auf gleiche Höhe gehen. Fotografiere aus etwa derselben Höhe, so gut es geht. Stark nach oben oder unten zu schauen kippt die Projektion.
• Zurücktreten und zoomen. Größerer Abstand plus Zoom flacht die Perspektive ab, die Linien bleiben also treuer als aus der Nähe mit Weitwinkel.
• Handy gerade halten. Eine gekippte Kamera dreht das ganze Bild und verzieht jede Linie darin unbemerkt.

Machst du das, entspricht der Winkel im Foto ziemlich genau dem in der Welt. Lässt du es, misst du die Verzerrung statt des Objekts.

Gute Einsätze — und wo es an Grenzen stößt

Das Messen im Foto und am Bildschirm glänzt, wenn der Winkel echt, fest und unerreichbar ist:

• Dachneigung vom Boden aus — zurücktreten, den Giebel frontal einrahmen, die Schenkel auf Dachkante und Traufe ziehen.
• Eine hohe Ecke oder ein Sparren — vom anderen Ende des Raums aufnehmen, statt auf der Leiter zu balancieren.
• Eine entfernte Schräge oder Rampe — die Neigung eines Hangs oder einer Einfahrt ablesen, auf die du kein Handy legen kannst.
• Ein Winkel in einer Zeichnung oder einem Screenshot — eine Ecke im Plan mit dem Winkelmesser online messen, ganz ohne Kamera.

Für Flächen, an die du herankommst, ist die Messung über die Neigung besser: Handy an die Fläche legen und die Bewegungssensoren die Neigung direkt auslesen lassen — siehe unsere Anleitung zum Winkelmesser, die die Perspektive komplett umgeht.

Und sei dir über die Genauigkeitsgrenze im Klaren. Eine Fotomessung ist eine visuelle Schätzung — typischerweise auf ein bis zwei Grad genau, wenn du frontal fotografierst, lockerer, wenn nicht. Perfekt, um ein Projekt zu planen, eine Frage zu klären oder eine Neigung einzuschätzen. Kein Ersatz für einen kalibrierten Neigungsmesser oder ein Vermessungsinstrument, wenn eine belastbare, präzise Zahl gefordert ist. Nutz es für das, was es großartig kann: eine verlässliche Antwort auf einen Winkel zu bekommen, den du sonst überhaupt nicht ablesen könntest.
